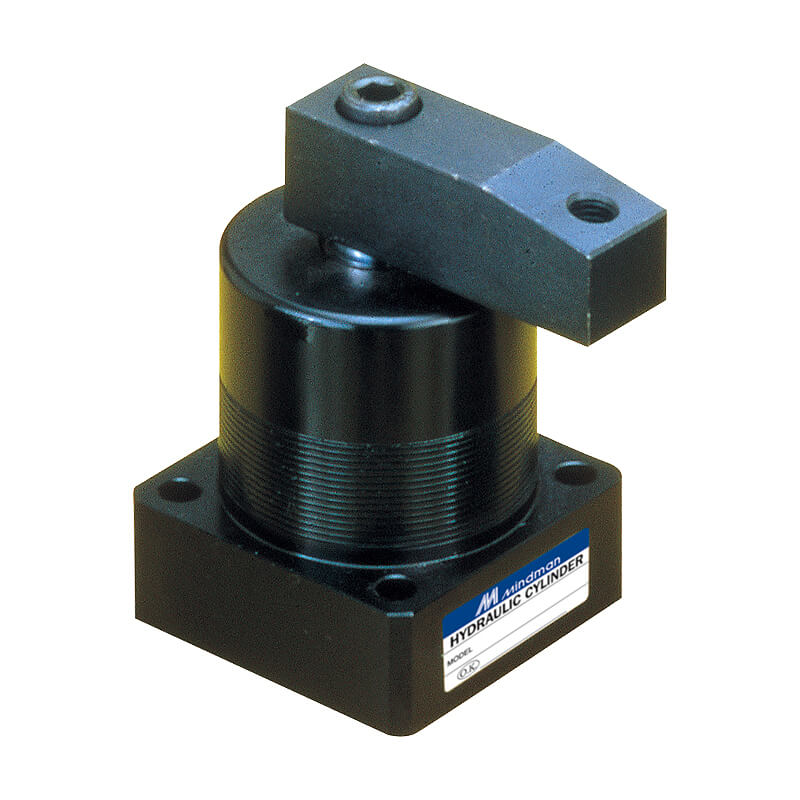

Boru çapı φ25~63 (mm). Flanşlı tip - MHS / MHSD, Dişli tip (siparişe göre üretilir) - MHTS / MHTSD, Bu silindir, toplam stroku bir salınım stroku ve bir sıkıştırma strokunun toplamına eşit olan bir çekme silindirine aittir ve genellikle sıkıştırma stroku içinde kullanılır.
Özellikler
- Çift kelepçe geri çekilirken, piston kolu ratat yaparak kelepçeleme kolunun saat yönünde veya saat yönünün tersine sallanmasına neden olur. Daha sonra çubuk düz bir çizgide geri çekilmeye devam ederek kolu iş parçalarına doğru çekerken kelepçeleme gerçekleşir.
- Çekme silindiri tipi, Mevcut modeller 0°, 45°, 60° veya 90° dönüş açıları sunar.
- Silindir gövdesi alüminyum alaşımdan yapılmıştır ve yüzey sert membranla işlenmiştir.
- Montaj yöntemi: Kare taban tipi, dişli tip, flanş tipi.
Not
- Sıkıştırma kolunun uzunluğunun değiştirilmesi gerektiğinde, piston kolunun ciddi şekilde eğilmesini önlemek için orijinal G değerinin 1,2 katını aşmamasına dikkat edilmelidir.
- Atalet sıkışmasını önlemek amacıyla salınım açısının hareketini kontrol etmek için hidrolik girişe bir akış kontrol valfi eklenmesi önerilir.
- Bir iş parçası salınım stroku içinde kelepçelenmemeli ve dikey aşağı kelepçeleme stroku içinde sakinleştirilmelidir.
- Bir iş parçasını yerleştirirken ve çıkarırken, pistonu ve contayı temizlemek için bir hava tabancası kullanmak gerekir, böylece yabancı cisimlerin contaya girerek aşağıdakilere neden olması önlenir
